Green GP550A ECO 550W 550W

Kutu içeriği oldukça sade: dört kısa plastik kelepçe, dört montaj vidası, güç kablosu, tamamen Türkçe bir kullanım kılavuzu ve silika jel. Güç kaynağı da köpükle korunmuş. Kutunun ve kılavuzun tamamının Türkçe olması dikkat çekici; Türkiye pazarı için ayrıca hazırlanmış gibi duruyor.

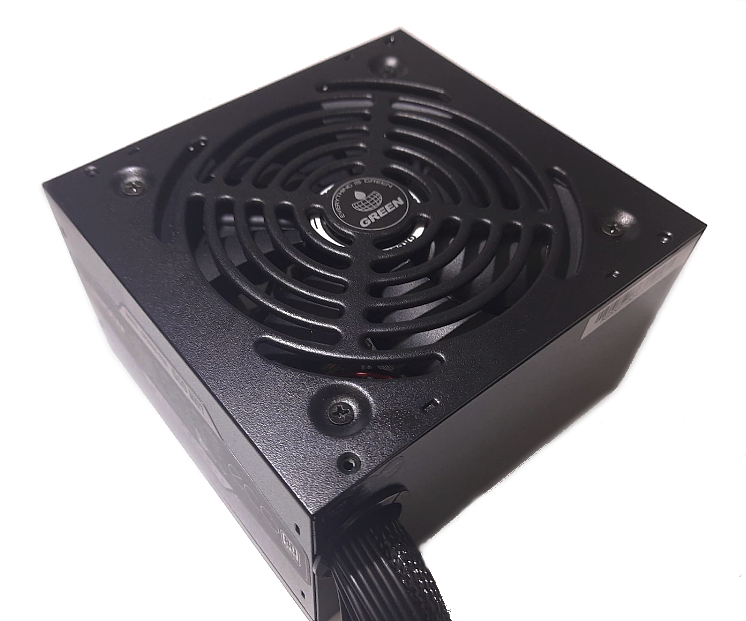

Dış kasada sıra dışı bir detay yok. Etikette +5V hattı için 20 A, +3.3V için 24 A ve +12V için 41 A belirtiliyor. +12V hattının nominal karşılığı 492 W. Grup regülasyonlu bir model için bu değerler kâğıt üzerinde fena görünmüyor.

24-pin anakart kablosu sleeve ile kaplanmış, diğer kablolar ise düz (flat) yapıda. Bu fiyat seviyesinde renkli kablolar da yaygın olduğundan tercih olumlu.

PCIe kablosunun 16 AWG olması şaşırtıcı. Daha pahalı güç kaynaklarında bile her zaman 16 AWG kullanılmıyor. Kablonun kalın olması iletken direnci açısından avantaj, ancak tek başına konnektörün güvenli akım sınırını belirlemiyor.

Kabloların çoğu ise kısa. Özellikle 24-pin kablo, pek çok güç kaynağındaki yaklaşık 60 cm uzunluğun gerisinde kalıyor. PCIe kablosunda 16 AWG kullanmak güzel, ama diğer kablolar biraz daha uzun olsaydı daha iyi olurdu. Büyük kasalarda sorun çıkarabilir.

Fan Green Planet GF12025-SPY (12 V, 0,18 A); üreticisi Poweryear. Açıkçası pek başarılı bir fan değil. Düşük devirde bile sürtünmeye benzer bir ses duyuluyor. Bunun yağlama veya yatak yapısıyla ilgili olabileceğini düşünüyorum. Yatak türü muhtemelen sleeve bearing; ancak fan açılarak doğrulanmadı.

Fanı B772 PNP transistör sürüyor ve yaklaşık 3 V'ta dönmeye başlıyor. Tam yükte ölçülen yaklaşık 47 dB tek başına aşırı yüksek değil; bence esas sorun düşük yükte bile duyulan sürtünme sesi. Poweryear High Power, Gamdias gibi markalar da da kullanılıyor. Fan kalitesi olarak genel de kötü değerlendirilmiyor ama tabii ki uzun süreli kullanımda neler yaşatabilir bilmiyorum.

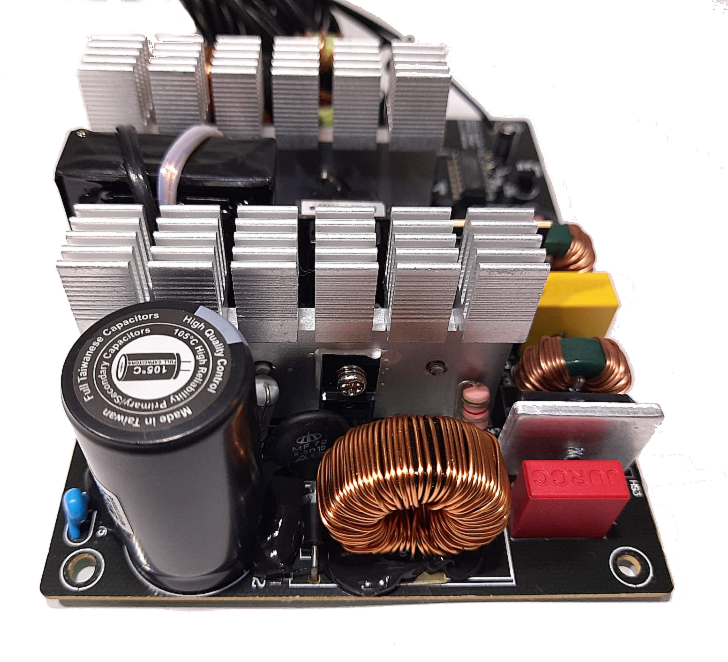

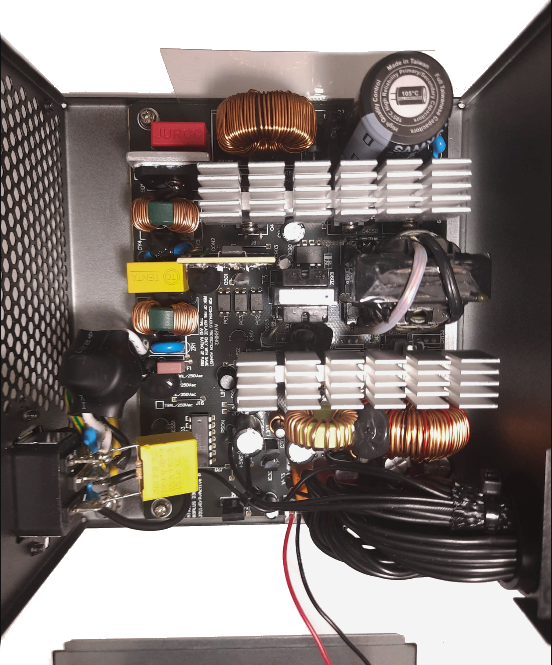

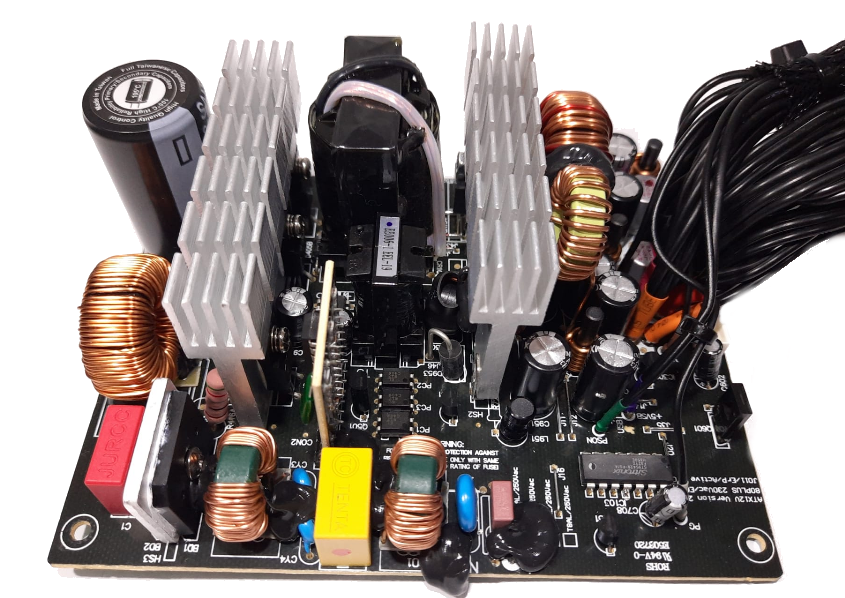

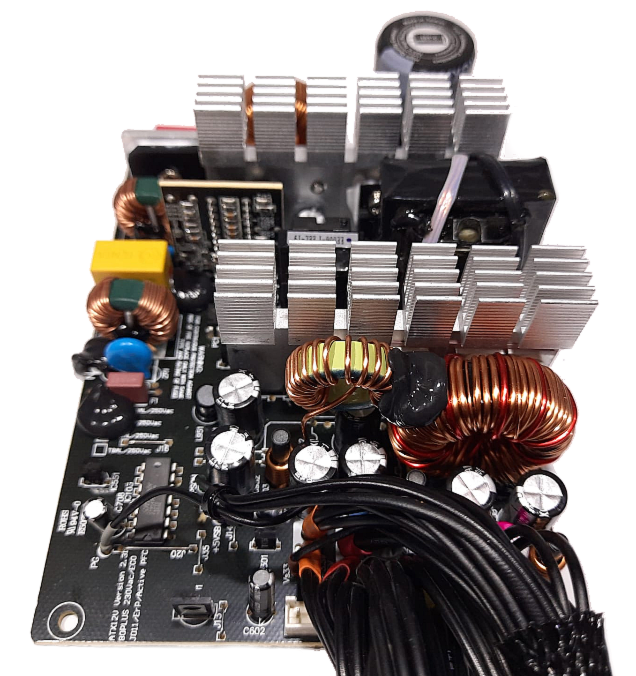

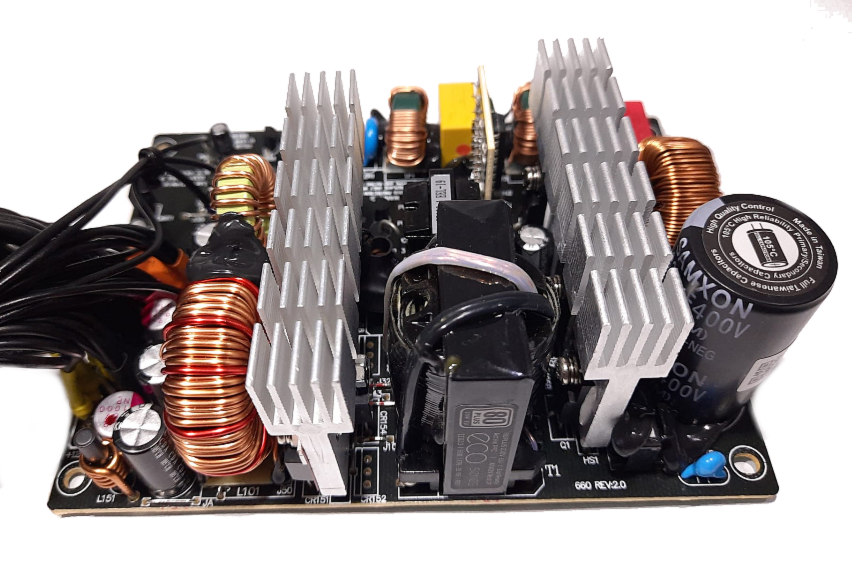

İç yerleşim Zalman TXII modeline oldukça benziyor. APFC katı, primer soğutucular ve grup regülasyon bobinleri standart bir bütçe sınıfı tasarımını gösteriyor.

PCB üzerindeki 660 işareti Jiumeng (Yijian) üretimi JM660 platformuna işaret ediyor.

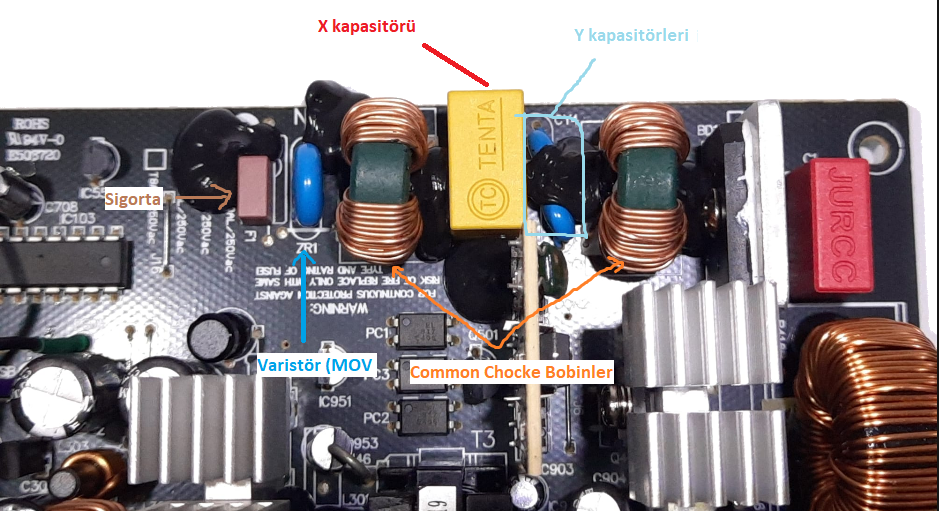

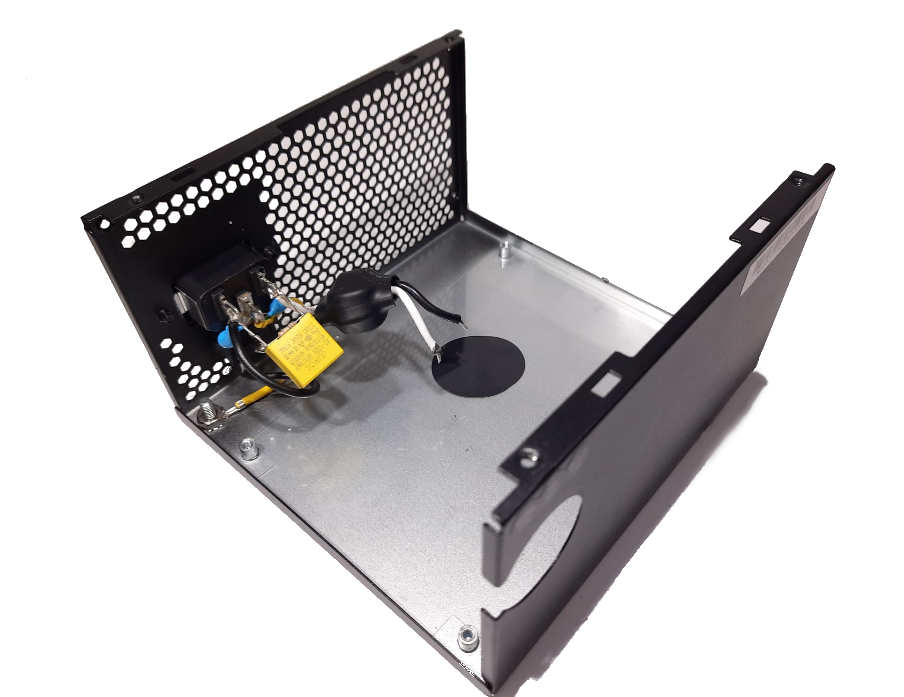

EMI filtresi iki bölümden oluşuyor. AC soketi üzerinde iki Y ve bir X kapasitörü var. Ana PCB'de ise sigorta, MOV (varistör), iki common-mode choke bobini, bir X ve iki Y kapasitörü bulunuyor. Filtrede temel elemanların tamamı mevcut; bu fiyat sınıfında olumlu bir ayrıntı.

Varistör NDF 10DK471K modelinde. Belirtilen clamping gerilimi 775 V; bu değer belirli bir darbe akımı için geçerli. 10 mm çap da bu sınıfta olağan.

NTC girişte yer alıyor ve ilk enerjilenme anındaki ani akımı sınırlıyor. 2.5 Ohm seçilmiş. 550W için yeterli bir değer. İnrush akımı konusunda ünitenin kötü olduğunu sanmıyorum.

Köprü diyot GBU1006 (1000 V, 6 A) ve bir soğutucuya bağlanmış. Etikette belirtilen maksimum giriş akımı 5,5 A. Üzerindeki yazılar PCB'ye bakacak şekilde monte edildiği için modelini okuyabilmek adına diyodu sökmek gerekti. Montajı yapan arkadaşa buradan selamlar! 🙂

Bulk kapasitör SAMXON HP serisinden, 330 µF / 400 V / 2.000 saat. Bazı rakiplerin 270 µF kullandığı düşünülürse bu kapasite iyi. Kutuda tam yükte 12 ms hold-up belirtilmiş; ancak bunu yalnızca kapasitans değerine bakarak doğrulamak mümkün değil.

Sekonder taraftaki elektrolitik kapasitörlerin tamamı SAMXON GT serisinden. Serinin 105°C'deki belirtilen ömrü modele göre 4.000–10.000 saat arasında değişiyor. Fiyatına göre güzel bir seçim.

5VSB hattını PN8141 kontrol ediyor. Entegrenin içinde anahtarlama elemanı bulunuyor; datasheet'teki 25 W ifadesi doğrudan güç kaynağının 5VSB çıkış kapasitesi olarak düşünülmemeli. Doğrultma SR560 (6 A / 60 V) Schottky diyotla yapılmış. Kontrolcü kendi devresine ilişkin OVP, OCP ve OTP işlevlerini de destekliyor.

Çıkışlar Schottky diyotlarla doğrultuluyor; senkron doğrultma yok. Regülasyon da grup regülasyonlu. +3.3V hattında sekonder taraftaki doyum bobini görev alıyor.

+12V hattında iki PS30U60CTR (30 A, 60 V) ve bir PS40U60CTR (40 A, 60 V) bulunuyor. PY işaretinin hangi üreticiye ait olduğu kesinleştirilemedi. Diyotların nominal akımlarını toplamak, gerçek çalışma koşullarında 100 A çıkış verebileceği anlamına gelmiyor.

+5V hattında SI30L100CT (30 A, 100 V) kullanılmış. Marka işareti yok. Etiketteki 20 A değerini karşılayabilecek sınıfta görünüyor, ancak gerçek sınır soğutma koşullarına da bağlı.

+3.3V hattında PS30U45CTR (30 A, 45 V) bulunuyor. Burada da üretici belli değil. Etikette +3.3V hattı için 24 A belirtilmiş.

−12V hattını doğrultan parçanın modelini belirlemek mümkün olmadı.

Çıkış filtrelemesinde kullanılan kapasitörler ve bobinler hatlara göre aşağıda listeleniyor.

Performans testleri gerçek bir bilgisayar sistemi, ampuller ve ek dirençler kullanılarak yapıldı. Her yük seviyesinde görülen en düşük gerilim değerleri esas alındı. Ortam sıcaklığı yaklaşık 27°C idi.

+12V hattı yükle birlikte belirgin şekilde düşüyor. Tam yükte PCIe çıkışında 11,43 V ölçüldü; başlangıca göre değişim yaklaşık −%7,30. +5V hattı ise %83,64 yükte 5,31 V'a çıkarak ATX'in 5,25 V üst sınırını aştı. Bu nokta testten başarısız geçti.

Yük seviyeleri ve sonuçlar orijinal test tablosundan aktarılmıştır. Fan seviyeleri yaklaşık ölçümlerdir. %83,64 yükteki +5V değeri 5,25 V sınırını aşıyor. CL125 çapraz yük testidir.

Ripple ölçümünde 1 µF seramik ve 10 µF Nippon Chemi-Con elektrolitik kapasitör kullanıldı. +12V hattında tam yükte en yüksek 57 mV ölçüldü. Regülasyon zayıf olsa da ripple sonuçları genel olarak başarılı.

Profesyonel bir desibelmetre bulunmadığından fan sesi yaklaşık değer olarak değerlendirilmeli. Tam yükte 47 dB civarı ölçüldü. Sekonder soğutucuda Xigmatek Shogun G 750W'dan çıkarılan 160K NTC, egzozda KY-028 modülü kullanıldı. Soğutucu en fazla 70°C'ye ulaştı. Daha sıcak ortamlarda bu değerlerin artması beklenir.

Lehim kalitesi genel olarak iyi. Belirgin bir soğuk lehim, eksik lehim veya taşmış lehim görülmedi. Primer ve sekonder arasındaki izolasyon mesafesi de yeterli görünüyor. Yalnızca transformatörün altında birkaç ek havalandırma deliği olabilirdi.

Ağır yükte hafif coil whine duyuluyor. Bu ses manyetik parçaların titreşiminden kaynaklanabilir. Bir arıza kanıtı değil, fakat sabitleme ve kaplamanın sesi tamamen bastıramadığı açık.

Supervisor olarak Sitronix ST9S429-PG14 kullanılıyor. OVP, UVP, OCP ve Power Good işlevleri bu kontrolcü üzerinden yürütülüyor. Aşağıda her korumanın ünitede bulunup bulunmadığı ile test edilen eşikler ayrı ayrı gösteriliyor.
