Eski ama içi dolu bir Sony adaptör

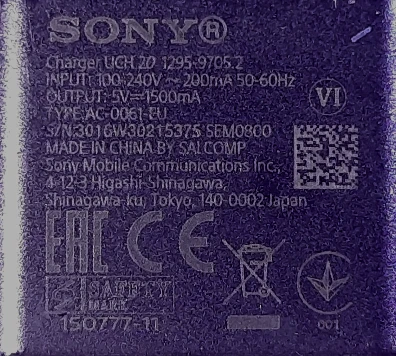

Bu incelemenin konuğu Sony'nin telefon ürettiği dönemlerden kalan UCH20. Etikette 5V / 1.5A, yani 7.5W çıkış belirtiliyor. Hızlı şarj desteği yok; yaşı düşünüldüğünde bu şaşırtıcı değil. Ünitenin üreticisi SALCOMP.
Genel yapı, bağlantılar ve etiket

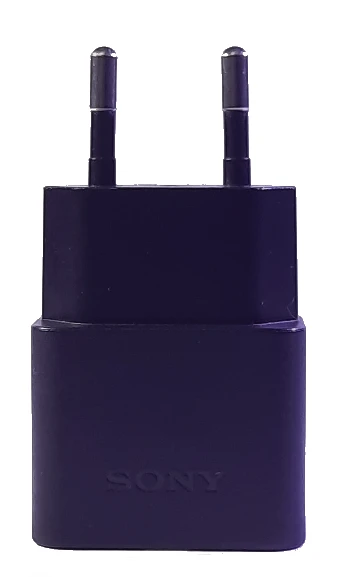

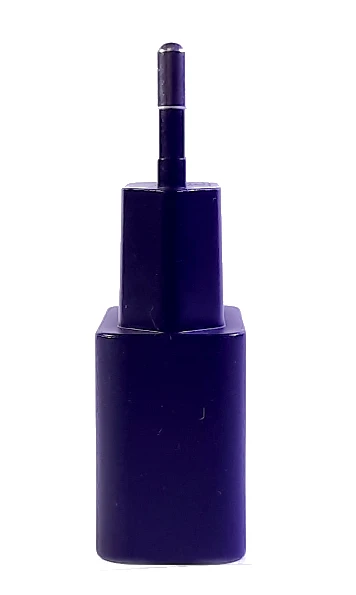

Sony logosunun bulunduğu ön yüzde fiş kısmı bilinçli olarak hafif açılı yapılmış. Bu bir üretim hatası değil; orijinal kasanın tasarım detayı. Yan tarafta USB Type-A çıkışı bulunuyor. Kendi kablosu kayıp olduğu için uzunluğu ölçülemedi; adaptör tarafı Type-A, telefon tarafı Micro-B.
| Model | Sony UCH20 |
|---|---|
| Çıkış | 5V / 1.5A / 7.5W |
| Hızlı şarj | Yok |
| Adaptör çıkışı | USB Type-A |
| Telefon bağlantısı | Micro-B (orijinal kablo mevcut değil) |
| Üretici | SALCOMP |
AC giriş katı, EMI filtresi, köprü diyot ve PCB

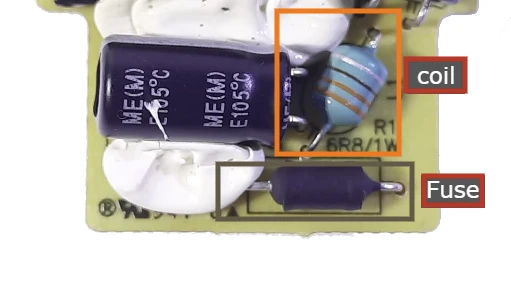

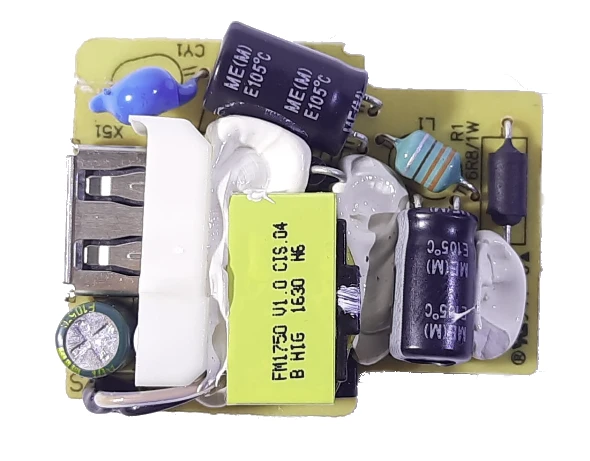

Kasa açıldığında oldukça dolu bir yerleşim ve mekanik sabitleme için bol miktarda gloop görülüyor. Girişte ilk eleman olarak 1W değerinde belirtilen fusible resistor bulunuyor; güvenlik için siyah izolasyonla sarılmış. EMI filtresinde 6.8 µH bobin kullanılmış.

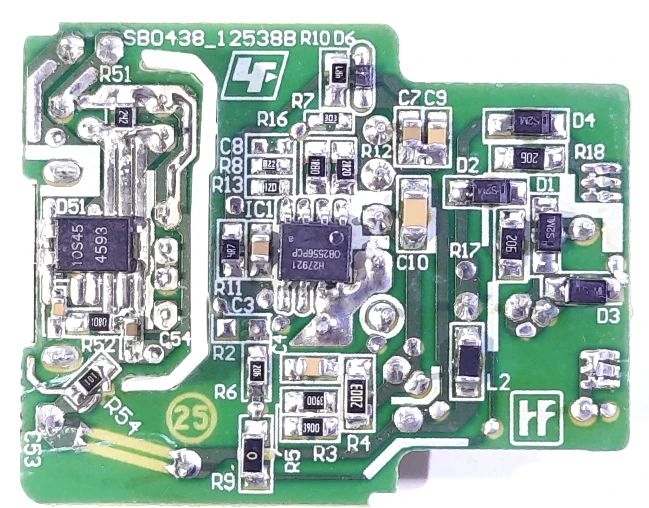

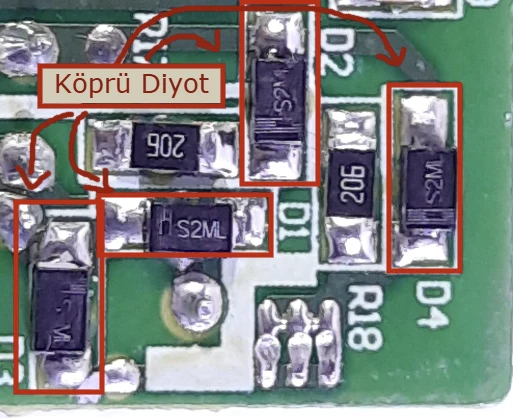

Köprü doğrultma tek paket yerine dört ayrı S2ML diyotla yapılmış. Her diyot 2A / 1000V sınıfında; 7.5W'lık bu adaptör için fazlasıyla yeterli. PCB'nin arka yüzünde lehimler temiz ve parlak, flux kalıntısı ise az.
Primer devre: bulk kapasitörler ve kontrolcü

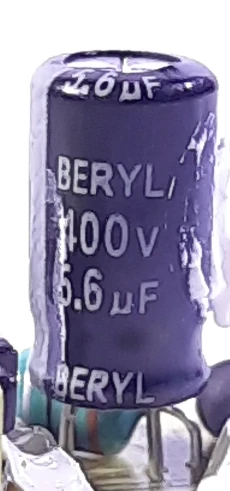

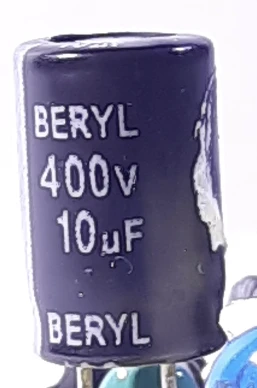

Primer tarafta iki adet Beryl ME elektrolitik kullanılmış: 400V 15µF ve 400V 5.6µF. İkisi de 105°C / 2000 saat sınıfında. Toplam kapasitans 20.6µF; 7.5W çıkış gücü için yeterli.

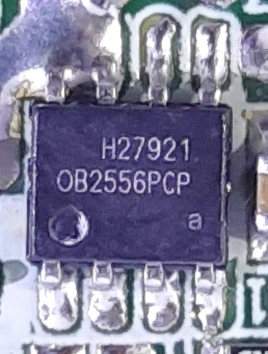

Ana kontrolcü On-Bright OB2556PCP. Entegre anahtarlama elemanı yaklaşık 12W sınıfında ve bu adaptör için yeterli. Kontrolcü içinde OVP, OTP ve OCP korumaları bulunuyor. Kısa devre veya aşırı yük sonrasında adaptör latch davranışı gösteriyor; fişten çıkarılıp yeniden takılmadan tekrar başlamıyor.
Ana trafo ve izolasyon

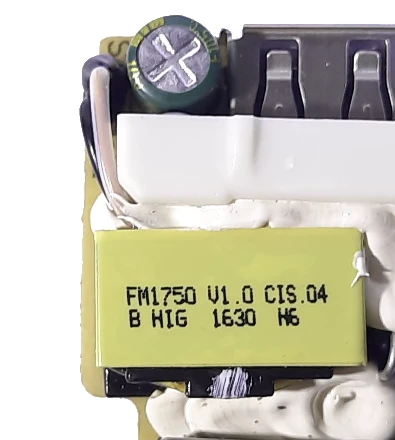

Ana trafonun üzerinde FM1750 V1.0 CIS.04 / B HUG 1630 H6 markalamaları yer alıyor. Trafonun çevresindeki ince tel büyük ihtimalle ekranlama / shielding amacı taşıyor. Sekonder sargıların üzerinde ek izolasyon katmanı bulunuyor ve primerden belirgin şekilde ayrılmış.

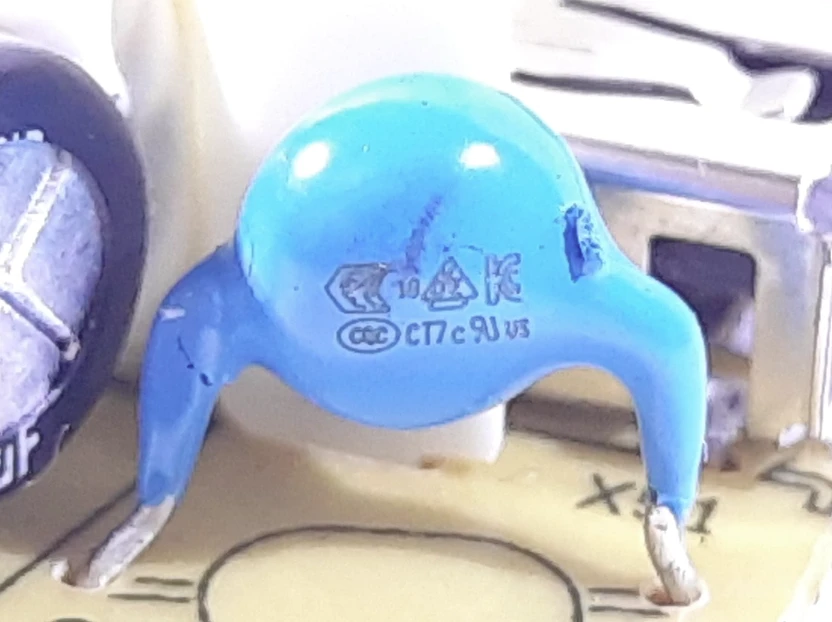

Primer ile sekonder arasındaki en yakın mesafe yaklaşık 9 mm. Ark sıçraması riskini azaltmak için PCB'de slot / kazıma yapılmış. Primer-sekonder arasında kullanılan STE / Songtian CD221K güvenlik kapasitörü 220pF, ±10% toleranslı ve Y1/X1 sınıfında.
Doğrultma türü ve çıkış filtreleme
Sekonder doğrultma pasif. Kullanılan diyot 10S45, 10A / 45V sınıfında. Güç seviyesi düşük olduğundan senkron doğrultma kullanılmaması şaşırtıcı değil; 10A'lik diyot bu yük için yeterli ve üzerinde ayrı bir soğutucu bulunmuyor.

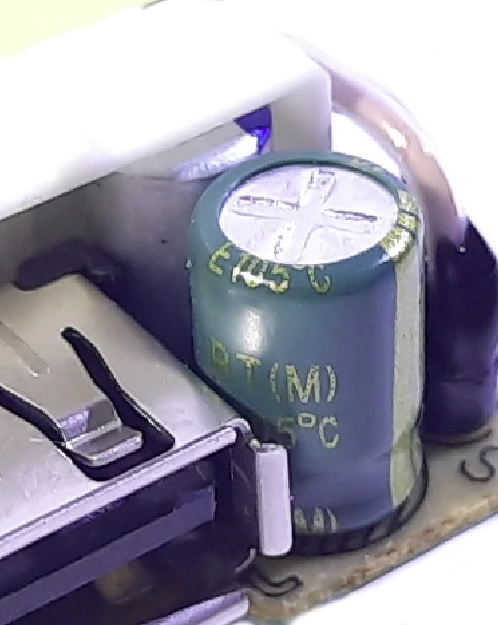

Filtrelemede Beryl RT 10V 330µF 105°C elektrolitik ve üreticisi belirlenemeyen 7.5V 500µF polimer kapasitör bulunuyor. Beryl RT serisinin 6000–8000 saatlik ömür sınıfı bu yaşta bir adaptörde olumlu bir detay. İncelenen örnekte elektrolitik kapasitör hâlâ fiziksel olarak sağlam.

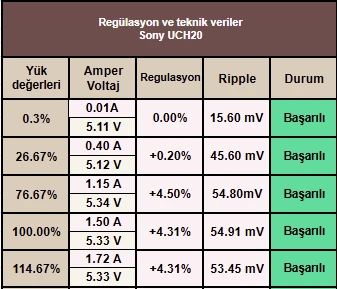

Regülasyon ve ripple testleri

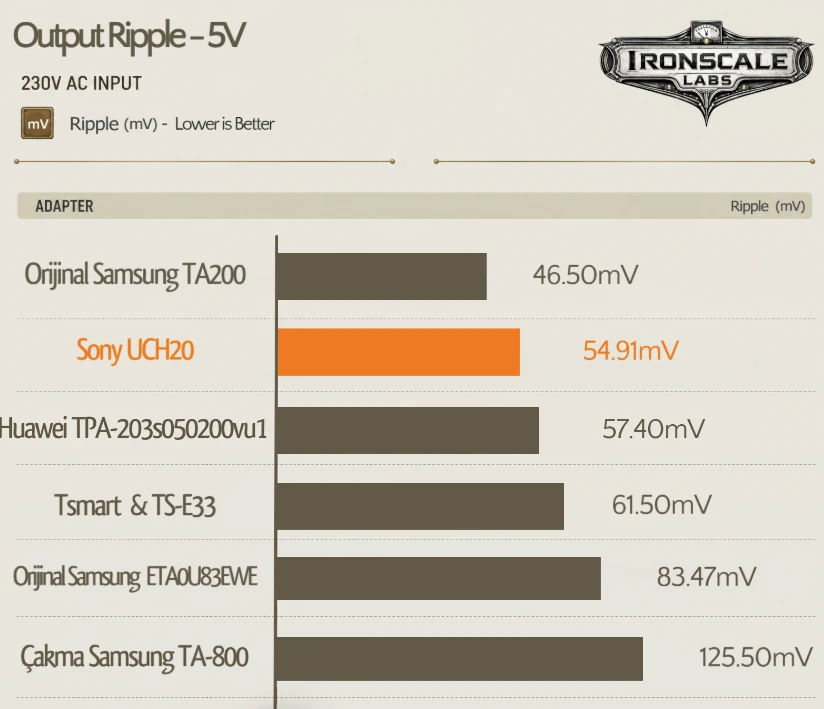

Ripple tarafı adaptörün güçlü yönlerinden biri. Tam yük altında görülen en yüksek değer 54.91 mV. Bu güç seviyesinde çıkış filtrelemesinin işini yaptığını söylemek mümkün.

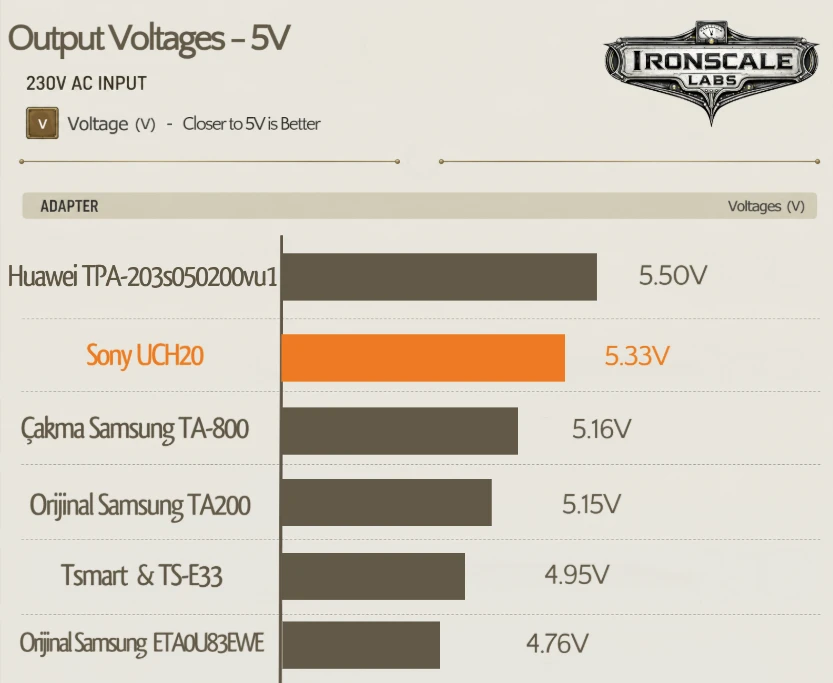

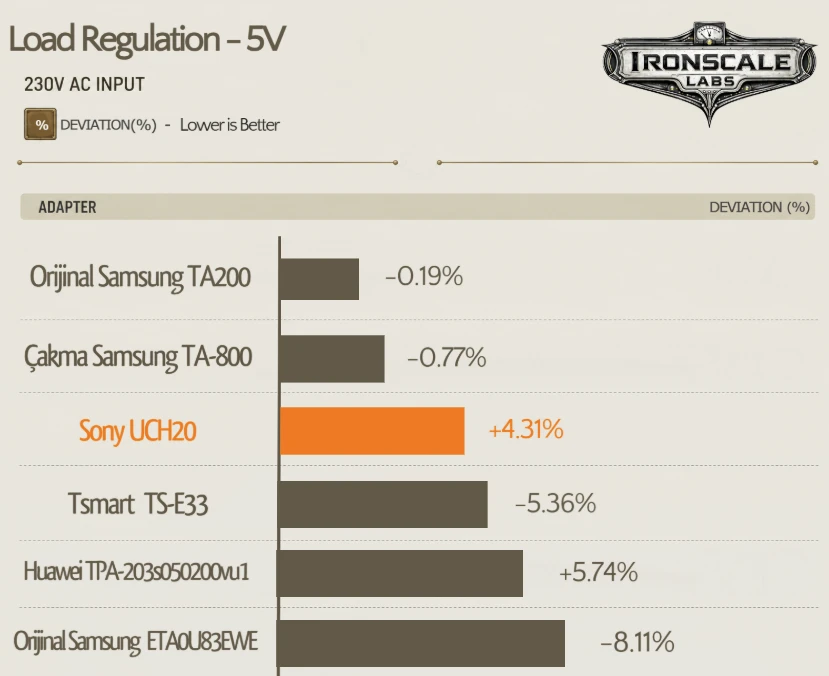

Regülasyon tarafı ise iyi değil. Tam yükte çıkış 5.33V'a kadar yükseliyor. Testte kullanılan 5.11V başlangıç referansına göre sapma yaklaşık +4.31%. Kontrolcü yük arttıkça voltajı gereğinden fazla yukarı taşıyor.
Sonuç
Sony UCH20 yaşına rağmen iç yapı olarak özenli bir adaptör. İzolasyon mesafeleri, PCB işçiliği, Y1 güvenlik kapasitörü ve çıkış filtrelemesi olumlu. Beryl kapasitörlerin 105°C sınıfında seçilmiş olması da güzel.
Ripple performansı iyi sayılır; tam yükte 54.91 mV görüldü. Asıl zayıf nokta regülasyon: çıkış tam yükte 5.33V'a kadar yükseliyor. Hızlı şarj desteğinin olmaması ise modelin dönemine bakıldığında normal.
Artılar
- İzolasyon mesafeleri gayet iyi
- EMI filtresi mevcut
- Y1 güvenlik kapasitörü kullanılmış
- PCB işçiliği temiz
- Ripple değerleri kabul edilebilir
- Kontrolcüde OVP, OCP ve OTP korumaları var
- Çıkış filtrelemesi düzgün
Eksiler
- Regülasyon performansı zayıf
- Tam yükte çıkış 5.33V'a kadar yükseliyor
- Senkron doğrultma yok
- Hızlı şarj desteği bulunmuyor
