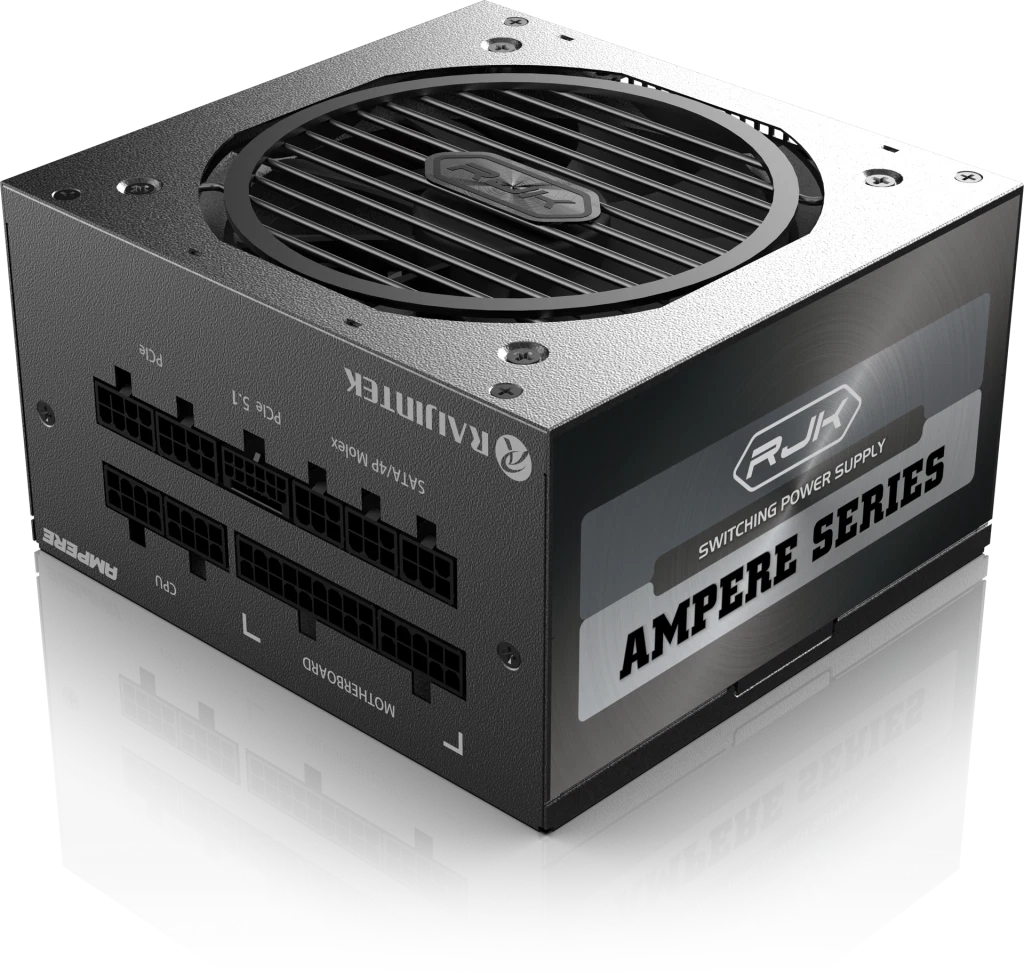

Raijintek Ampere 1200W

SERİ GÜÇ SEÇENEKLERİ

1200W, Platinum, Andyson üretimi, P32A (Modified P32) platform.

B-Model Tier1200WPlatinumATX 3.xFull Modüler
IRON değerlendirmesi

115V'da yapılan testlerde ripple'dan kalıyor. İkincil hatların OCP'si ve OPP yükseğe ayarlı, OTP ise hiç çalışmayacak seviyede çok yükseğe ayarlı. ATX 3.1 Transient Response'da 12V ve 3.3V kanalı iyi değil. Genel yapı kalitesi iyi. Segmentine göre oldukça sesli. Fan eğrisi çok sert ayarlanmış.

01
TEMEL TEKNİK VERİLER

Genel bilgiler

IRON TierB-
Yıl2024
ModülerFull Modüler
VerimlilikPlatinum
Üretici (OEM)Andyson
PlatformP32A (Modified P32)
Form FaktörüATX
ATX SürümüATX 3.x
Boyutlar140mm × 150mm × 86mm
+12V100A / 1200W
+5V & +3.3V20A / 20A / 130W birleşik
+5VSB3A / 15W
02
FOTOĞRAFLAR

Görsel galeri

Fotoğraf Galerisi
Etiket
İç Yapı
İç Yapı 2 / PCB
Egzoz
Üst Görünüm
Arka Görünüm
Modüler Panel
03
İÇ BİLEŞENLER

Detaylı bileşen tablosu

İç Bileşenler — İncelenen Ünite
General Data
Manufacturer (OEM)Andyson
PlatformP32A (Modified P32)
PCB Type—
AC Girişi & Transient / E.M.I. Filtresi
Çalışma AralığıFull Range
Giriş Akımı5A - 10A
Giriş Frekansı50-60Hz
X Kapasitör×2
Y Kapasitör×4
CM Bobin×2
DM Bobin×0
MOVVar
TVS—
NTCVar
Discharge ICVar
Primary Side — Giriş Doğrultması + PFC
Bridge Rectifier×1
Köprü Diyot SoğutmasıSoğutuculu
PFC TopolojisiAktif PFC
PFC MOSFETGreat Power GP18S50G — 18A, Rds(on) 0.19Ω — ×2
PFC Boost DiyotFFSF0665A — 600V, 6A — ×1
Bulk KapasitörChengX AP — 330µF, 400V, 85°C, 2000h — ×1
Hold Up Süresi—
Power OK Süresi—
Inrush Akımı—
Primary Side — Inverter
TopolojiDouble Forward
LLCYok
Ana AnahtarlamaPIP Semiconductor PTA20N50A — 20A, Rds(on) 0.24Ω — ×1
PFC KontrolcüsüCM6800TX
PWM KontrolcüChampion CM6800TX
Secondary Side — Regülasyon & Doğrultma
Regülasyon TipiDC-DC
12V Doğrultma TipiPasif Doğrultma
12V Schottky DiyotPFR20L60CT — 60V, 20A — ×4
12V MOSFETYok
5V / 3.3V MOSFETQM3054M6 — 30V, 97A, Rds(on) ≈ 4.8mΩ — ×4
DC-DC KontrolcüuPI-semi uP3861P
Secondary Side — Filtre Kapasitörleri
Elektrolit / Polimer Kapasitörler 12V Rail: CapXon / ChengX 5V Rail: Elite Solid Cap — 470µF / 16V — ×1 3.3V Rail: Elite Solid Cap — 470µF / 16V — ×1
5VSB Hattı
MOSFET—
KontrolcüPower Integrations TNY287PG
Doğrultma—
Filtreleme—
04
KORUMALAR

Koruma sistemi

Supervisor IC Infineon INS429I-DCG
OVP✓Aşırı voltaj
UVP✓Düşük voltaj
OCP✓Aşırı akım
OPP✓Aşırı güç
OTP✓Aşırı sıcaklık
SCP✓Kısa devre
FFP✕Fan arızası
NLO✕No-load
SP✓Surge
IP✓Inrush
OCP EşikleriSoğuk
12V—
5V—
3.3V—
5VSB—
OCP EşikleriSıcak
12V—
5V—
3.3V—
5VSB—
OPPSoğuk / Sıcak
Soğuk—
Sıcak—
OTPSıcaklık
— °C
05
FAN MODELİ, SOĞUTMA VE SES

Fan

Boyut120 mm
Fan ModeliYate Loon D12SH-12
Fan RPM—
Değer12V / 0.30A
Yatak TürüSleeve Bearing
Semi & Pasif Fan ModlarıYok
0 dB / Fan Stop Modu—
Cybenetics LAMBDA — ortalama PSU gürültü derecesi
Dereceler ne anlama geliyor?

Cybenetics LAMBDA sınıfı, PSU'nun test boyunca ölçülen ortalama gürültü seviyesini gösterir. Değer düştükçe güç kaynağı daha sessizdir.

A++< 15 dB(A)
A+15 – <20 dB(A)
A20 – <25 dB(A)
A−25 – <30 dB(A)
Standard++30 – <35 dB(A)
Standard+35 – <40 dB(A)
Standard40 – <45 dB(A)
115V——
230V——
06
KABLO VE KONNEKTÖRLER

Kablo yapısı

X Modüler olmayan ▣ Modüler olan Uzunluklar ve arasındaki boşluklar
KabloSayıUzunluklar ve arasındaki boşluklarAWGDahili Kapasitör
24 pin Anakart×1
X====60cm====[24 pin]
18AWGYok
EPS (CPU)×1
X====60cm====[4+4]
18AWGYok
PCI-e (GPU)×2
X====60cm====[6+2]
            └==15cm==[6+2]
18AWGYok
12VHPWR / 12V-2x6Yok
—
——
SATA×5
X====40cm====[SATA]
            └==15cm==[SATA]
            └==15cm==[SATA]
            └==15cm==[Molex]
20AWGYok
Molex×2
X====40cm====[SATA]
            └==15cm==[SATA]
            └==15cm==[Molex]
            └==15cm==[FDD]
20AWGYok
Kablo YapısıFlat Kablo
07
PERFORMANS VERİLERİ

Test sonuçları

Elektriksel Performans Özeti
RippleYük: —
12V Hattı13.3 mV
0 mVÇok iyi70+ mV
5V Hattı14.4 mV
0 mVÇok iyi50+ mV
3.3V Hattı19.4 mV
0 mVÇok iyi50+ mV
5VSB Hattı—
0 mVVeri yok50+ mV
RegülasyonYük: —
12V Hattı-2.64%
0%Orta5%+
5V Hattı-3.80%
0%Orta5%+
3.3V Hattı-4.28%
0%Zayıf5%+
5VSB Hattı—
0%Veri yok5%+
Cross Load2 Yük Senaryosu
12V Hattı—
İkincil HatlarYOK5V + 3.3V
Test12V5V3.3V5VSB
Regülasyon
-2.64%
Orta
0%5%+
-2.84%
Orta
0%5%+
-3.86%
Orta
0%5%+
—
Veri yok
0%5%+
Ripple
—
Veri yok
0 mV70+ mV
—
Veri yok
0 mV50+ mV
—
Veri yok
0 mV50+ mV
—
Veri yok
0 mV50+ mV
12V HattıYOK
İkincil Hatlar—5V + 3.3V
Test12V5V3.3V5VSB
Regülasyon
-0.17%
Çok iyi
0%5%+
-3.70%
Orta
0%5%+
-2.07%
Orta
0%5%+
—
Veri yok
0%5%+
Ripple
—
Veri yok
0 mV70+ mV
—
Veri yok
0 mV50+ mV
—
Veri yok
0 mV50+ mV
—
Veri yok
0 mV50+ mV
Transient ResponseDüz + ATX 3.1
Düz Test
DÜZ TEST YÜKÜ — W
12V Hattı— V
11.20VVeri yok12.00V
5V Hattı— V
4.75VVeri yok5.10V
3.3V Hattı— V
3.14VVeri yok3.36V
5VSB Hattı— V
4.75VVeri yok5.10V
ATX 3.1
ATX 3.1 TEST YÜKÜ — W
12V Hattı— V
11.20VVeri yok12.00V
5V Hattı— V
4.75VVeri yok5.10V
3.3V Hattı— V
3.14VVeri yok3.36V
5VSB Hattı— V
4.75VVeri yok5.10V
08
SONUÇ

IRON değerlendirmesi

IRON TIERC-

Dikkat edilmesi gerekenler

  • Revizyondan revizyona ünitenin topolojisi değişebiliyor.
  • Genel itibariyle düşük bileşen kalitesi.
  • Elektriksel performans vasat; regülasyon ortalamanın altında.
  • İç kısım tam yükte belirgin şekilde ısınıyor.
  • PCB ve fan kalitesi zayıf.

Olumlu taraflar

  • Aktif PFC ve DC-DC yapısı mevcut.
  • Temel koruma seti geniş.
  • 650W nominal kapasite.
