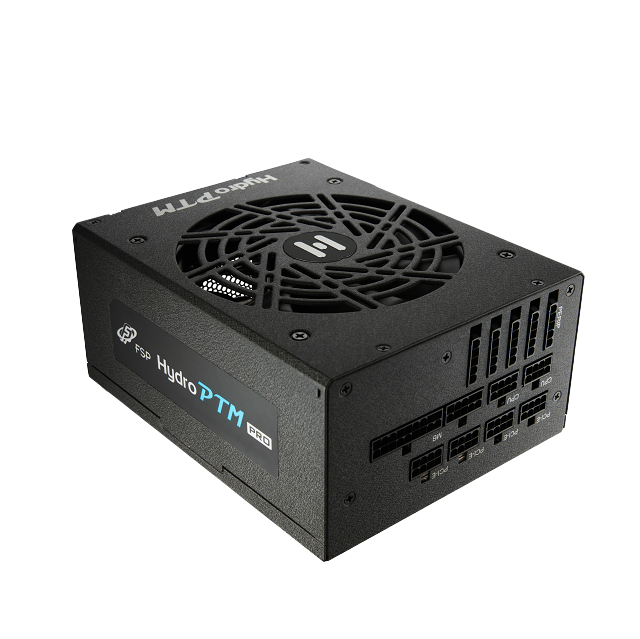

FSP Hydro PTM PRO 1200W

SERİ GÜÇ SEÇENEKLERİ

1200W, Platinum, FSP üretimi, PTM PRO Yüksek watt platform.

A-Model Tier1200WPlatinumATX 2.xFull Modüler

IRON değerlendirmesi

OCP'nin komple elden geçirilmesi lazım. İkincil hatlar transient response testinde ortalamanın altında bir performansa sahip. 3.3V hattı Transient Response testinden kalıyor. 190mm uzunluğunda kasası bulunduğundan kasa uyumluluğuna dikkat edilmeli.

TEMEL TEKNİK VERİLER

Genel bilgiler

IRON Tier	A-
Yıl	2020
Modüler	Full Modüler
Verimlilik	Platinum
Üretici (OEM)	FSP
Platform	PTM PRO Yüksek watt

Form Faktörü	ATX
ATX Sürümü	ATX 2.x
Boyutlar	190mm × 150mm × 86mm
+12V	100A / 1200W
+5V & +3.3V	20A / 20A / 120W birleşik
+5VSB	3A / 15W

FOTOĞRAFLAR

Görsel galeri

Fotoğraf Galerisi

Etiket

İç Yapı

İç Yapı 2 / PCB

Egzoz

Üst Görünüm

Arka Görünüm

Modüler Panel

İÇ BİLEŞENLER

Detaylı bileşen tablosu

İç Bileşenler — İncelenen Ünite

General Data

Manufacturer (OEM)FSP

PlatformPTM PRO Yüksek watt

PCB Type—

AC Girişi & Transient / E.M.I. Filtresi

Çalışma AralığıFull Range

Giriş Akımı5A - 10A

Giriş Frekansı50-60Hz

X Kapasitör×2

Y Kapasitör×4

CM Bobin×2

DM Bobin×0

MOVVar

TVS—

NTCVar

Discharge ICVar

Primary Side — Giriş Doğrultması + PFC

Bridge Rectifier×1

Köprü Diyot SoğutmasıSoğutuculu

PFC TopolojisiAktif PFC

PFC MOSFETGreat Power GP18S50G — 18A, Rds(on) 0.19Ω — ×2

PFC Boost DiyotFFSF0665A — 600V, 6A — ×1

Bulk KapasitörChengX AP — 330µF, 400V, 85°C, 2000h — ×1

Hold Up Süresi—

Power OK Süresi—

Inrush Akımı—

Primary Side — Inverter

TopolojiDouble Forward

LLCYok

Ana AnahtarlamaPIP Semiconductor PTA20N50A — 20A, Rds(on) 0.24Ω — ×1

PFC KontrolcüsüCM6800TX

PWM KontrolcüChampion CM6800TX

Secondary Side — Regülasyon & Doğrultma

Regülasyon TipiDC-DC

12V Doğrultma TipiPasif Doğrultma

12V Schottky DiyotPFR20L60CT — 60V, 20A — ×4

12V MOSFETYok

5V / 3.3V MOSFETQM3054M6 — 30V, 97A, Rds(on) ≈ 4.8mΩ — ×4

DC-DC KontrolcüuPI-semi uP3861P

Secondary Side — Filtre Kapasitörleri

Elektrolit / Polimer Kapasitörler 12V Rail: CapXon / ChengX 5V Rail: Elite Solid Cap — 470µF / 16V — ×1 3.3V Rail: Elite Solid Cap — 470µF / 16V — ×1

5VSB Hattı

MOSFET—

KontrolcüPower Integrations TNY287PG

Doğrultma—

Filtreleme—

KORUMALAR

Koruma sistemi

Supervisor IC Infineon INS429I-DCG

OVP✓Aşırı voltaj

UVP✓Düşük voltaj

OCP✓Aşırı akım

OPP✓Aşırı güç

OTP✓Aşırı sıcaklık

SCP✓Kısa devre

FFP✕Fan arızası

NLO✕No-load

SP✓Surge

IP✓Inrush

OCP EşikleriSoğuk

12V—

5V—

3.3V—

5VSB—

OCP EşikleriSıcak

12V—

5V—

3.3V—

5VSB—

OPPSoğuk / Sıcak

Soğuk—

Sıcak—

OTPSıcaklık

— °C

FAN MODELİ, SOĞUTMA VE SES

Fan

Boyut	120 mm
Fan Modeli	Yate Loon D12SH-12
Fan RPM	—
Değer	12V / 0.30A
Yatak Türü	Sleeve Bearing
Semi & Pasif Fan Modları	Yok
0 dB / Fan Stop Modu	—

Cybenetics LAMBDA — ortalama PSU gürültü derecesi

Dereceler ne anlama geliyor?

Cybenetics LAMBDA sınıfı, PSU'nun test boyunca ölçülen ortalama gürültü seviyesini gösterir. Değer düştükçe güç kaynağı daha sessizdir.

A++< 15 dB(A)

A+15 – <20 dB(A)

A20 – <25 dB(A)

A−25 – <30 dB(A)

Standard++30 – <35 dB(A)

Standard+35 – <40 dB(A)

Standard40 – <45 dB(A)

115V——

230V——

KABLO VE KONNEKTÖRLER

Kablo yapısı

X Modüler olmayan ▣ Modüler olan Uzunluklar ve arasındaki boşluklar

Kablo	Sayı	Uzunluklar ve arasındaki boşluklar	AWG	Dahili Kapasitör
24 pin Anakart	×1	X====60cm====[24 pin]	18AWG	Yok
EPS (CPU)	×1	X====60cm====[4+4]	18AWG	Yok
PCI-e (GPU)	×2	X====60cm====[6+2] └==15cm==[6+2]	18AWG	Yok
12VHPWR / 12V-2x6	Yok	—	—	—
SATA	×5	X====40cm====[SATA] └==15cm==[SATA] └==15cm==[SATA] └==15cm==[Molex]	20AWG	Yok
Molex	×2	X====40cm====[SATA] └==15cm==[SATA] └==15cm==[Molex] └==15cm==[FDD]	20AWG	Yok
Kablo Yapısı	Flat Kablo

PERFORMANS VERİLERİ

Test sonuçları

Elektriksel Performans Özeti

RippleYük: —

12V Hattı13.3 mV

0 mVÇok iyi70+ mV

5V Hattı14.4 mV

0 mVÇok iyi50+ mV

3.3V Hattı19.4 mV

0 mVÇok iyi50+ mV

5VSB Hattı—

0 mVVeri yok50+ mV

RegülasyonYük: —

12V Hattı-2.64%

0%Orta5%+

5V Hattı-3.80%

0%Orta5%+

3.3V Hattı-4.28%

0%Zayıf5%+

5VSB Hattı—

0%Veri yok5%+

Cross Load2 Yük Senaryosu

12V Hattı—

İkincil HatlarYOK5V + 3.3V

Test	12V	5V	3.3V	5VSB
Regülasyon	-2.64% Orta 0%5%+	-2.84% Orta 0%5%+	-3.86% Orta 0%5%+	— Veri yok 0%5%+
Ripple	— Veri yok 0 mV70+ mV	— Veri yok 0 mV50+ mV	— Veri yok 0 mV50+ mV	— Veri yok 0 mV50+ mV

12V HattıYOK

İkincil Hatlar—5V + 3.3V

Test	12V	5V	3.3V	5VSB
Regülasyon	-0.17% Çok iyi 0%5%+	-3.70% Orta 0%5%+	-2.07% Orta 0%5%+	— Veri yok 0%5%+
Ripple	— Veri yok 0 mV70+ mV	— Veri yok 0 mV50+ mV	— Veri yok 0 mV50+ mV	— Veri yok 0 mV50+ mV

Transient ResponseDüz + ATX 3.1

Düz Test

DÜZ TEST YÜKÜ — W

12V Hattı— V

11.20VVeri yok12.00V

5V Hattı— V

4.75VVeri yok5.10V

3.3V Hattı— V

3.14VVeri yok3.36V

5VSB Hattı— V

4.75VVeri yok5.10V

ATX 3.1

ATX 3.1 TEST YÜKÜ — W

12V Hattı— V

11.20VVeri yok12.00V

5V Hattı— V

4.75VVeri yok5.10V

3.3V Hattı— V

3.14VVeri yok3.36V

5VSB Hattı— V

4.75VVeri yok5.10V

SONUÇ

IRON değerlendirmesi

IRON TIERC-

Dikkat edilmesi gerekenler

Revizyondan revizyona ünitenin topolojisi değişebiliyor.
Genel itibariyle düşük bileşen kalitesi.
Elektriksel performans vasat; regülasyon ortalamanın altında.
İç kısım tam yükte belirgin şekilde ısınıyor.
PCB ve fan kalitesi zayıf.

Olumlu taraflar

Aktif PFC ve DC-DC yapısı mevcut.
Temel koruma seti geniş.
650W nominal kapasite.
